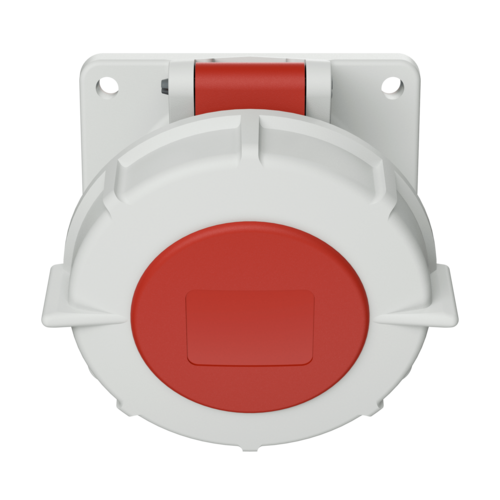

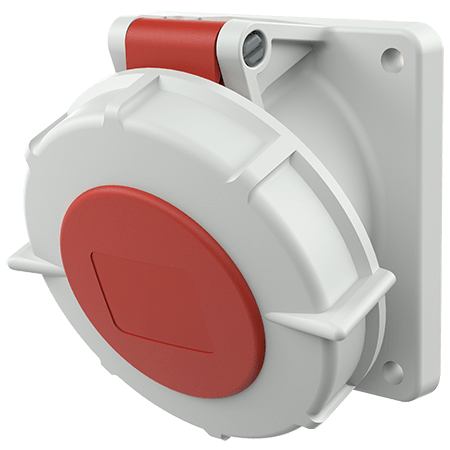

MENNEKES Panelmonteret stikkontakt 1103
MENNEKES Panelmonteret stikkontakt 1103 images3d

Panelmonteret stikkontakt 1103

Ampere 16 A 32 A
  • screw terminals
  • standard flange dimensions
  • 20° inclination
  • receptacles optional fitted with auxiliary contact
  • Varenr.1103
  • EAN4015394203018
  • Std. Pakke. 10 Antal.

Tekniske specifikationer

Panelmonteret stikkontakt 1103

Ampere 16 A
Poler 5 p
Volt 400 V
Klokposition 6 h
Hertz 50-60 Hz
Forbindelsesteknologi Skruekontakt
Kontakt standard
Kapslingsklasse IP67
Flange 85x85 mm
Fikseringshul 70x70 mm
Inklination 20 °
Vægt 224 g
Overensstemmelseserklæring CQC

Datablade og downloads

Panelmonteret stikkontakt 1103

ProduktinformationsbladPanelmonteret stikkontakt 1103 PDF, 159 KB
CAD data STPPanelmonteret stikkontakt 1103 ZIP, 977 KB
CAD data 3D DWGPanelmonteret stikkontakt 1103 ZIP, 2 MB
Monteringsvejledning / brugsanvisningPanelmonteret stikkontakt 1103 PDF, 128 KB
Dimensionelt skitseportrætPanelmonteret stikkontakt 1103 PNG, 100 KB
Dimensionelt skitselandskabsformatPanelmonteret stikkontakt 1103 PNG, 100 KB

Retningslinjer

Panelmonteret stikkontakt 1103

REACh
RoHS

Passende tilbehør

Panelmonteret stikkontakt 1103

MENNEKES Hjælpe kontakt 41000

Hjælpe kontakt

Varenr. 41000

til stikforbindelser og panelmonterede stikforbindelser 16 A og 32 A
