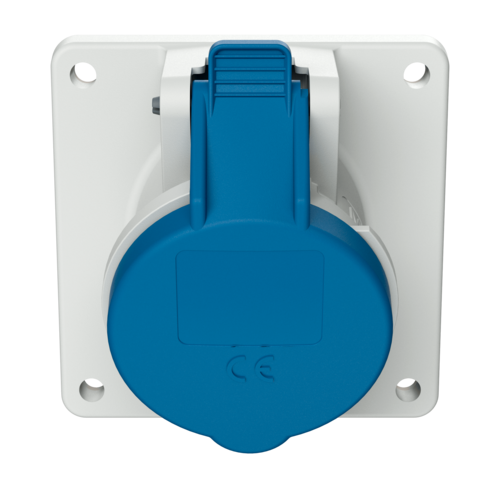

MENNEKES Panelmonteret stikkontakt 3036

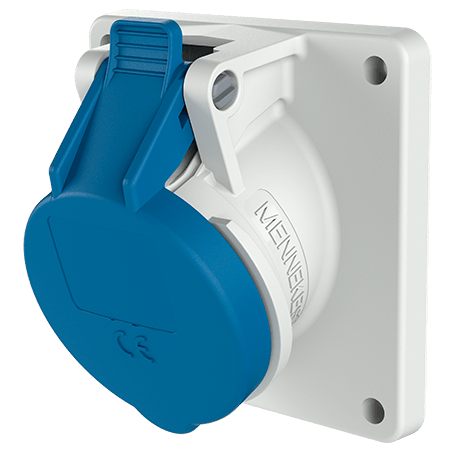

MENNEKES Panelmonteret stikkontakt 3036 images3d

Panelmonteret stikkontakt 3036

Ampere 16 A 32 A
Poler
Volt
Klokposition
  • skrueterminaler
  • ensartede flangemål
  • 20° hældning
  • stikforbindelser kan udstyres med en hjælpekontakt
  • Varenr.3036
  • EAN4015394202622
  • Std. Pakke. 10 Antal.

Tekniske specifikationer

Panelmonteret stikkontakt 3036

Ampere 16 A
Poler 3 p
Volt 230 V
Klokposition 6 h
Hertz 50-60 Hz
Forbindelsesteknologi Skruekontakt
Kontakt standard
Kapslingsklasse IP44
Flange 85x85 mm
Fikseringshul 70x70 mm
Inklination 20 °
Vægt 148 g
Overensstemmelseserklæring VDE

Datablade og downloads

Panelmonteret stikkontakt 3036

ProduktinformationsbladPanelmonteret stikkontakt 3036 PDF, 137 KB
CAD data STPPanelmonteret stikkontakt 3036 ZIP, 1 MB
CAD data 3D DWGPanelmonteret stikkontakt 3036 ZIP, 2 MB
Monteringsvejledning / brugsanvisningPanelmonteret stikkontakt 3036 PDF, 128 KB
Dimensionelt skitseportrætPanelmonteret stikkontakt 3036 PNG, 53 KB
Dimensionelt skitselandskabsformatPanelmonteret stikkontakt 3036 PNG, 52 KB

Retningslinjer

Panelmonteret stikkontakt 3036

REACh
RoHS

Passende tilbehør

Panelmonteret stikkontakt 3036

MENNEKES Hjælpe kontakt 41000

Hjælpe kontakt

Varenr. 41000

til stikforbindelser og panelmonterede stikforbindelser 16 A og 32 A

mere
