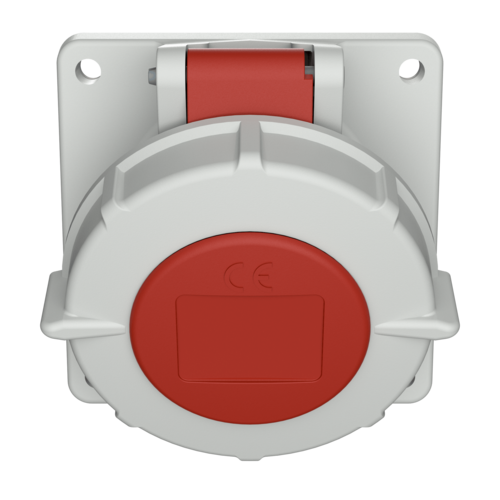

MENNEKES Panel mounted receptacle with TwinCONTACT 1169
MENNEKES Panel mounted receptacle with TwinCONTACT 1169 images3d

Panel mounted receptacle with TwinCONTACT 1169

Ampere 16 A 32 A
Poler
Volt
Klokposition
  • screwless spring terminals
  • standard flange dimensions
  • suitable for through wiring
  • 20° inclination
  • receptacles optional fitted with auxiliary contact
  • Varenr.1169
  • EAN4015394221494
  • Std. Pakke. 10 Antal.
Du kan administrere vores produkter i forskellige lister i indkøbsliste/indkøbskurvområdet.
Giv den nye liste et navn
  • Indtast venligst et listenavn
  • Listenavnet findes allerede
  • Indtast venligst et gyldigt listenavn
TwinCONTACT

TwinCONTACT

Skrueløse fjederterminaler

Læs mere

Tekniske specifikationer

Panel mounted receptacle with TwinCONTACT 1169

Ampere 16 A
Poler 4 p
Volt 400 V
Klokposition 6 h
Hertz 50-60 Hz
Forbindelsesteknologi Skrueløs - TwinCONTACT
Kontakt standard
Kapslingsklasse IP67
Flange 85x85 mm
Fikseringshul 70x70 mm
Inklination 20 °
Vægt 230 g

Datablade og downloads

Panel mounted receptacle with TwinCONTACT 1169

ProduktinformationsbladPanel mounted receptacle with TwinCONTACT 1169 PDF, 123 KB
CAD data STPPanel mounted receptacle with TwinCONTACT 1169 ZIP, 2 MB
CAD data 3D DWGPanel mounted receptacle with TwinCONTACT 1169 ZIP, 6 MB
Monteringsvejledning / brugsanvisningPanel mounted receptacle with TwinCONTACT 1169 PDF, 740 KB
Dimensionelt skitseportrætPanel mounted receptacle with TwinCONTACT 1169 PNG, 100 KB
Dimensionelt skitselandskabsformatPanel mounted receptacle with TwinCONTACT 1169 PNG, 102 KB

Retningslinjer

Panel mounted receptacle with TwinCONTACT 1169

REACh
RoHS

Passende tilbehør

Panel mounted receptacle with TwinCONTACT 1169

MENNEKES Hjælpe kontakt 41000

Hjælpe kontakt

Varenr. 41000

til stikforbindelser og panelmonterede stikforbindelser 16 A og 32 A

mere
