RCD – Hvorfor fejlstrømsafbrydere af type B er uundværlige i mange installationer
Fejlstrømsafbrydere (RCD) har i årtier været standard inden for person- og anlægsbeskyttelse. Men med den stigende udbredelse af solcelleanlæg, infrastruktur til opladning af elbiler/el-køretøjer og frekvensstyrede drev, møder konventionelle enheder som type A hurtigt deres grænser.
Fejlstrømsafbrydere af type B registrerer og afbryder også fejl med DC og blandede fejlstrømme og garanterer dermed højere sikkerhed i moderne installationer. Disse yderligere funktioner gør type B RCD til en praktisk løsning til en lang række anvendelsesområder. På denne side forklares det, hvordan de fungerer, hvornår de er påkrævede, og hvilke standarder der skal overholdes.
Hvad er en Type B RCD?
En fejlstrømsafbryder type B udvider den klassiske registrering af fejlstrømme markant. Den registrerer ikke kun sinusformede vekselstrømme og pulserende jævnstrømme, men også fejl ved ren jævnstrøm og højfrekvente komponenter. Dette muliggøres af særlige sensorer og elektronik, som forhindrer, at fejlstrømsafbryderen bliver “mættet”. Dermed opretholdes beskyttelsen også, når der forekommer andele af jævnstrøm i installationen.
Hvordan fungerer en Type B RCD?
Konventionelle fejlstrømsafbrydere af type A arbejder med en sumstrømstransformer, som desværre let kan holde op med at virke ved rene jævnstrømme over ca. 6mA. I sådanne tilfælde er der risiko for, at hverken jævn-, veksel- eller andre fejlstrømme registreres og udløser afbrydelse, hvilket udgør en markant sikkerhedsrisiko.
En RCD type B overvåger fejlstrømme over et væsentligt udvidet frekvens- og strømområde. Ved hjælp af ekstra måleteknik kan følgende registreres pålideligt og afbrydes sikkert:
- ren DC fejlstrømme
- lav- og højfrekvente fejlstrømme
- overlejrede/pulserende blandingsstrømme
Dermed sikres en effektiv beskyttelse også i komplekse installationer med omformere, ladere eller switch‑mode strømforsyninger.
Forskelle mellem RCD type A og type B
RCD type A:
- Registrerer sinusformede AC og pulserende DC fejlstrømme
- Kan blive uvirksom ved rene DC fejlstrømme > 6 mA
- Egnet til klassiske belastninger med vekselstrøm uden væsentlige DC andele
RCD type B:
- Registrerer også rene DC fejlstrømme
- Opfanger frekvensstyrede fejlstrømme, også i kHz‑området
- Forhindrer “mætning” ved DC fejlstrømme
- Egnet til moderne applikationer med større andel elektronisk/switch-mode/ensretter udstyr
Hvorfor RCD type B? Hvor er brugen af RCD type B obligatorisk?
Anvendelsen af RCD type B er nødvendig overalt, hvor der kan forekomme ren DC fejlstrømme.
Typiske eksempler kan være:
- Infrastruktur til opladning af elbiler: Billader (ofte også i bolig) og lade stationer kræver ifølge standarderne DC fejlstrømsdetektering fra 6mA.
- Solcelleanlæg: Ved transformerløse omformere kan DC andele føres ind i nettet.
- Industri & bygningsautomation: Frekvensomformere i elevatorer, pumper eller varmepumper og klimaanlæg genererer blandede fejlstrømme.
- Andre anvendelser: UPS‑anlæg (uafbrudt strømforsyning), nødstrømssystemer, ladere, switch‑mode strømforsyninger samt visse områder inden for medicinsk udstyr og IT‑teknik.
I disse områder er type B ofte ikke kun anbefalet, men påkrævet i standarderne DIN VDE 0100‑410, DIN VDE 0100‑530 samt anvendelsesspecifikke standarder (f.eks. DIN VDE 0100‑722 for e‑mobilitet).

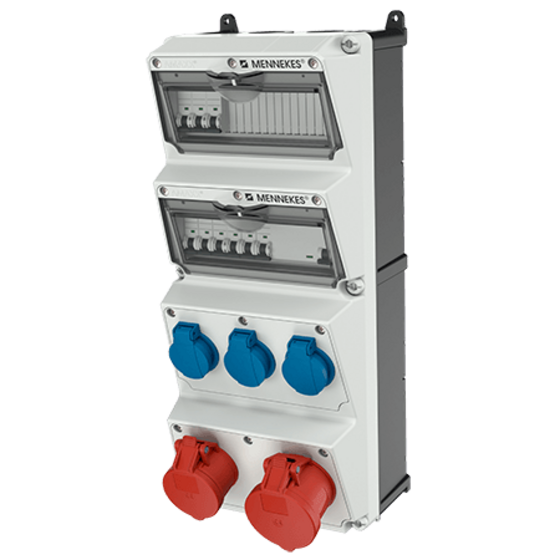

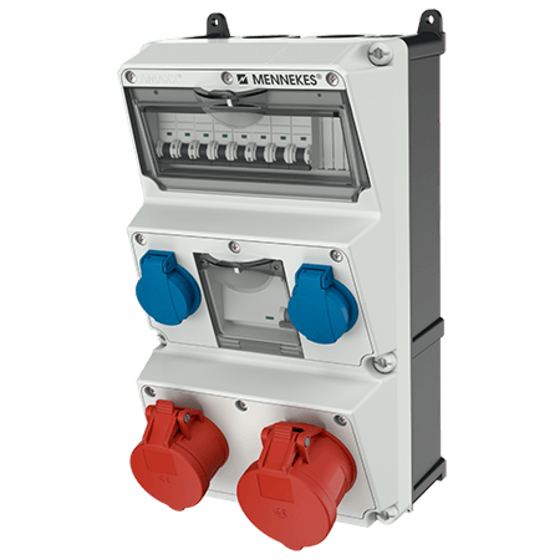

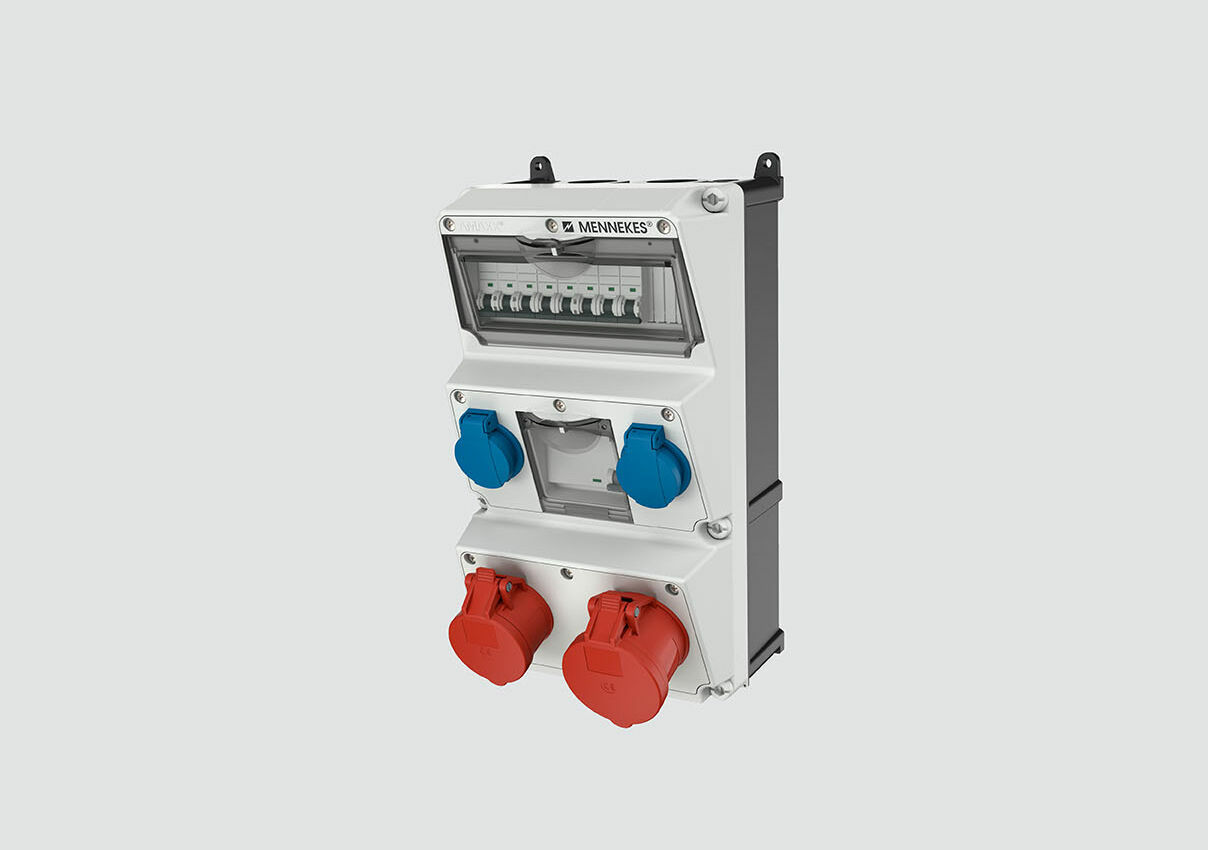

MENNEKES stikkombinationer med RCD type B
Vores holdbare og robuste stikkombinationer til vægmontering (AMAXX®) med RCD type B sikrer en pålidelig drift overalt, hvor der kan forekomme fejlstrømme med DC. AMAXX® leveres i mange forskellige størrelser og konfigurationer, anvender ofte SCHUKO® og CEE-stikkontakter, der kræver RCD.
