Vis alle Standardstik / Vis alle Stik AM-TOP®

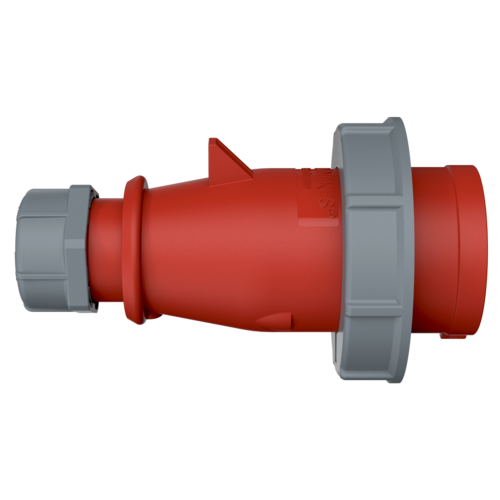

Stik AM-TOP® 288

Name: Stik AM-TOP®
Brand: MENNEKES
SKU: 288

Ampere 16 A 32 A

Poler

Volt

Klokposition

skrueterminaler
enkeltdel krop

kabelforskruning og -forsegling
kabelklemme og -beskyttelse mod knæk

Varenr.288
EAN4015394002000
Std. Pakke. 10 Antal.

Tekniske specifikationer

Stik AM-TOP® 288

Ampere	16 A
Poler	5 p
Volt	400 V
Klokposition	6 h
Hertz	50-60 Hz
Forbindelsesteknologi	Skruekontakt
Kontakt	standard
Kapslingsklasse	IP67
Vægt	206 g
Overensstemmelseserklæring	VDE CQC

Datablade og downloads

Stik AM-TOP® 288

ProduktinformationsbladStik AM-TOP® 288 PDF, 156 KB

ProducenterklæringStik AM-TOP® 288 PDF, 53 KB

CAD data STPStik AM-TOP® 288 ZIP, 1 MB

CAD data 3D DWGStik AM-TOP® 288 ZIP, 3 MB

Monteringsvejledning / brugsanvisningStik AM-TOP® 288 PDF, 2 MB

Dimensionelt skitseportrætStik AM-TOP® 288 PNG, 90 KB

Dimensionelt skitselandskabsformatStik AM-TOP® 288 PNG, 91 KB

Retningslinjer

Stik AM-TOP® 288

REACh

RoHS

Passende produkter

Stik AM-TOP® 288 med IP67

Vægmonteret stikkontakt DUOi

Varenr. 5612506G

Kapslingsklasse: IP67 / IP69
Ampere: 16 A
Poler: 5 p
Volt: 400 V
Forbindelsesteknologi: Skruekontakt

mere

Forlængerled AM-TOP®

Varenr. 550

Kapslingsklasse: IP67
Ampere: 16 A
Poler: 5 p
Volt: 400 V
Forbindelsesteknologi: Skruekontakt

mere

Panelmonteret stikkontakt

Varenr. 1485

Kapslingsklasse: IP67
Ampere: 16 A
Poler: 5 p
Volt: 400 V
Forbindelsesteknologi: Skruekontakt

mere

Vægmonteret stikkontakt

Varenr. 9342

Kapslingsklasse: IP67
Ampere: 16 A
Poler: 5 p
Volt: 400 V
Forbindelsesteknologi: Skruekontakt

mere

Passende tilbehør

Stik AM-TOP® 288

Beskyttelseslåg

Varenr. 40785

til vandtætte stik, vægmonterede og panelmonterede indgange 16 A, 5 p + 7 p

mere

Ofte stillede spørgsmål om produktet

Hvad betyder klokkeindstillingen 6h?

På koblingen eller stikkontakten er beskyttelseslederkontakten (PE) på position/klokkeindstilling 6h. Flere oplysninger finder du her

Til spørgsmål og svar
